Také sníte o originálním řešení fasády svého projektu domu či jiné stavby? Pokud ano, rádi bychom vám představili nový produkt renomované německé firmy RENOLIT působící také na českém stavebním trhu, na který dodává např. okenní PVC a akrylátové exteriérové fólie pro oplášťování okenních profilů, dále se zabývá kašírováním plastových a kovových desek, dveřních výplní a garážových vrat.
V uplynulé době přišla společnost na trh s novinkou v podobě hliníkových desek RENOLIT BENDIT, které lze použít při realizaci alubondových provětrávaných fasád či obkladů kolem plastových oken. Jejich povrch tvoří speciálně vyvinutá povlaková fólie, která je k dispozici ve vybraných barvách, dekorech a reliéfech odpovídajících fóliím z produktové řady RENOLIT EXOFOL.
Hliníkové desky BENDIT umožňují architektům a stavitelům vytvářet bezešvé sloupkové a rohové obklady či obklady podokenních parapetů. Nabízí i celou řadu dalších možných řešení, u kterých nepoznáte, že nejsou vyrobeny z jednoho kusu materiálu, to znamená s opticky bezešvým přechodem na profil okna nebo záměrně kontrastujícím s budovou. Kreativita tvůrců opláštění budovy tak není díky tomuto materiálu nikterak omezena.
Vlastnosti materiálu RENOLIT BENDIT a jeho výhody
Obkladové panely BENDIT mají skvělé vlastnosti a nabízí vlastníkům, stavitelům i budoucím uživatelům staveb mnoho výhod.
Mezi hlavní přednosti hliníkových panelů BENDIT patří trvanlivost, udržitelnost a univerzálnost použití. Montážníci jistě ocení nízkou hmotnost desek, architekti zase jejich absolutně rovný povrch včetně možnosti ohybu až do pravého úhlu 90° bez viditelného bílého zlomu. Desky jsou mimořádně tepelně stabilní (vybavené technologií tepelného štítu – Solar Shield Technology – SST) a rovněž odolné vůči povětrnostním vlivům a UV záření! Hliníkové panely se vyrábí v různých barvách a strukturách, které odpovídají sortimentu dekorů plastových oken. Lze je však použít i pro další aplikace jako jsou např. obklady roletových boxů, stínicích a větracích stěn či opláštění odpadkových košů atp. Desky nevyžadují žádnou speciální údržbu a velmi jednoduše se čistí.
Konstrukce a úprava desek
Alubondové desky lze díky speciální povlakové fólii ohýbat za studena, a navíc bez vzniku viditelných bílých ploch v místě ohybu. Pro dokonalý vzhled stačí vyfrézovat malou drážku na zadní straně desky (načtením QR kódu se spustí video). Pak je možné ohnout RENOLIT BENDIT přesně do požadovaného úhlu, který potřebujete, maximálně však do úhlu 90 stupňů.
Kotevní systém a montáž
K požadovanému dekoru desek firma nabízí také barevně sladěný kotevní systém, tj. šrouby, nýty a příslušenství. Pro mechanické upevnění obkladové desky BENDIT se doporučuje používat pouze kotevní materiály vhodné pro povlakové fólie. Při použití nevhodného kotevního systému, který vyvíjí přímý tlak na povrch fólie, existuje nebezpečí posunutí fólie a s tím souvisejícího, nenapravitelného poškození povrchu panelu RENOLIT BENDIT způsobeného tepelnými změnami délky desky, což bylo prokázáno rozsáhlými testy v klimatické komoře se simulací skutečných vlivů počasí. Nevhodným řešením je například upevnění pomocí šroubů nebo nýtů, u kterých šrouby nebo hlavy nýtů tlačí na povrch fólie. Vznikající poškození je dobře viditelné na následujících obrázcích.
Trvale zabránit posunutí fólie lze použitím systému upevnění RENOLIT BENDIT, kdy hlava šroubu neklouže přímo na povrchu fólie, ale na kroužku fixovaného kluzného bodu. Další výhodou tohoto kotevního systému je, že pro vyřešení rozměrových změn vlivem tepelné roztažnosti materiálu obkladu není nutné frézovat dlouhé otvory pro kluzné kotevní body. Je zapotřebí vyvrtat pouze otvory o průměru 11 mm pro fixní a kluzné kotevní body. Systémový šroub má také dvoumilimetrovou bezzávitovou stopku/plochu pod hlavou šroubu, která zabraňuje přílišnému utažení šroubu k profilu spodní konstrukce. Kotvení znázorňuje nejlépe krátké video, které spustíte přečtením QR kódu.
Čištění panelů a jejich chemická odolnost
Při normálním znečištění stačí čištění vodou a měkkou houbou nebo hadříkem. V případě potřeby lze použít neutrální čisticí prostředek nebo saponát (v nekoncentrované formě). Nesmí se používat drhnutí nebo čističe obsahující rozpouštědla. Pro silnější znečištění je k dispozici speciální čisticí prostředek vyvinutý společností RENOLIT pro odborné firmy.
Povrch panelu RENOLIT BENDIT je odolný vůči vodě, alifatickým uhlovodíkům a slabým alkoholovým roztokům. Vyhněte se proto kontaktu s organickými rozpouštědly a dalšími látkami, které jsou kritické pro PMMA, stejně jako silnými kyselinami a louhy. Chemická odolnost panelů závisí na podmínkách prostředí, jako je teplota, doba působení, koncentrace a skupenství chemikálie. Proto je vždy nutné provést test kompatibility.
15 let stará budova výrobce oken a dveří v Hattingenu
Roh okenního průčelí 15 let staré budovy se skládal z práškově lakovaného ohnutého plechu. Aby bylo možné tomuto obkladu rohu dodat znovu svěží vzhled, měl být nahrazen tak, aby odpovídal dekoru oken. Majitel společnosti, který se dozvěděl o materiálu RENOLIT BENDIT prostřednictvím roadshow firmy RENOLIT, se následně rozhodl použít právě tento materiál. Rohový obklad byl přesně přizpůsoben dekoru oken a touto povedenou instalací získalo okenní průčelí opět jednotný vzhled.
Proměna terasové střechy v zimní zahradu v Königheimu
Překážkou proměny terasové střechy na zimní zahradu byl v tomto soukromém stavebním projektu v Königheimu nosný sloup. Oknařská firma zde instalovala zdvižně-posuvné portály a velkoplošné okenní prvky v rámech nosné konstrukce. Ačkoli oba prvky byly laminovány ve stejném dekoru Golden Oak, dřevěný sloup, který však měl statickou funkci, bránil jednotnému vzhledu. Společnost nakonec našla řešení s obkladovým panelem RENOLIT BENDIT, který byl k dispozici ve stejném dekoru.
Rodinný dům v Coesfeldu
Cílem návrhu okenních výplní v projektu rodinného domu v Coesfeldu bylo obložit roletový prvek a roh okna ve stejném dekoru jako měla okna.
S využitím podkladů RENOLIT
Ing. Jiří Zahradnický
Galerie:
Po ukončení studia nástup do Stavoprojektu Liberec, kde se v roce 1990 rozhodl se svými třemi kolegy založit sdružení nezávislých architektů „studio ARTIKL“.
Cílem životního snažení je bezbřehá radost a spokojenost svých klientů.
Nadšení - pochopení - pokora - úcta - důvěra.
narozen 1963 ve Vsetíně
1978 - 1982 studium Střední průmyslová škola stavební Valašské Meziříčí
1978 - 1984 základní vojenská služba Jičín
1984 - 1987 studium Fakulta architektury VUT Brno
1987 - 1989 studium Fakulta architektury ČVUT v Praze
1989 - státní závěrečná zkouška ČVUT v Praze
1989 - přijat na postgraduál AVU Praha
1989 - 1990 Stavoprojekt Liberec
1990 - založení soukromé projekční kanceláře, která se zaměřuje na projekty občanských, kulturních, sportovních, školských a obytných staveb a projekty interiérů, a která stále existuje, kde pracuji dodnes
1993 - autorizovaný architekt ČKA /velká autorizace/
1995 - 2003 vedoucí atelieru architektonické tvorby na Fakultě architektury TUL - Univerzita Liberec
2009 - 2011 člen komise pro městský mobiliář Statutárního města Liberec
2012 - 2014 člen Architektonické rady Statutárního města Liberec
Číslo autorizace České komory architektů : 01690
Web : archduda.cz
Ocenění:
Stavba roku Libereckého kraje 2001
Stavba roku Libereckého kraje 2005
Stavba roku ČR 2006
Grand prix architektů 2014 národní cena za architekturu
Cena ministra vnitra OPERA CIVITATEM 2021 stavba ČR v letech 1991-2021
Publikační činnost :
Časopis ARCHIDEA Holandsko
Časopis STAVBA 02/2001
Časopis FORUM architektury a stavebnictví 03/2003
Časopis FORUM architektury a stavebnictví 01/2004
Časopis DOMOV 07/1996
Časopis MŮJ DŮM 07/2001
Časopis STAVBA 06/2005
Nejčastější příčinou narušení plynovodů jsou neodborně prováděné stavební a zemní práce. O důležitosti vytyčení plynovodů před zahájením těchto prací mluví provozní ředitel GasNetu, největšího českého distributora plynu, Petr Koutný.
Jak často se setkáváte s narušením plynovodů?
V minulém roce jsme v naší síti zaznamenali celkem 502 případů narušení plynárenských zařízení. Hned ve 409 případech byly způsobeny neodborným provedením stavebních prací. Jen během prvního pololetí letošního roku jsme zaznamenali dalších 182 případů narušení plynovodů a plynovodních přípojek, v jejichž důsledku jsme byli nuceni od dodávek plynu dočasně odstavit 1 406 odběratelů. Každý rok tímto způsobem vznikají škody v řádu miliónů korun.
Jak k takovým případům dochází?
K narušení může dojít například lžící rypadla, ale i obyčejným krumpáčem. Letos to byla například událost nedaleko Veltrus, kde silničáři při frézování vozovky narušili plynovod. Došlo k menšímu požáru a na místě pak museli zasahovat hasiči s naší plynárenskou pohotovostí.
Nebo případ v Opavě-Komárově. Vlastník objektu si zde ve sklepě odvrtával prostup pro kanalizační přípojku přes obvodové zdivo. V důsledku neodborného postupu však poškodil přípojku středotlakého plynovodu ve zdi. Na místě opět zasahovali naši plynaři s Hasičským záchranným sborem, který byl nucen evakuovat 27 lidí z okolních objektů a uzavřít silnici na Ostravu. Celé situaci šlo přitom snadno předejít vytyčením plynovodu.
Jak by tedy měli stavebníci správně postupovat?
Pokud chce někdo provádět stavební práce v ochranném a bezpečnostním pásmu plynovodu, musí nejprve získat souhlas distributora s provedením stavební činnosti. Pro stavebníky i odbornou veřejnost provozujeme portál Distribuce plynu online, kde mohou po vyplnění Žádosti o vydání stanoviska získat souhlas spolu s informacemi o poloze plynovodů. Tuto povinnost jim ostatně ukládá energetický zákon a její nedodržení znamená porušení platné legislativy. Na základě žádosti od nás následně obdrží stanovisko, se kterým si mohou objednat vytyčení plynárenských sítí. Vše zcela bezplatně. Celý proces popisujeme na našem webu gasnet.cz/vytyceni.
Když mluvíte o vytyčení, co přesně máte na mysli?

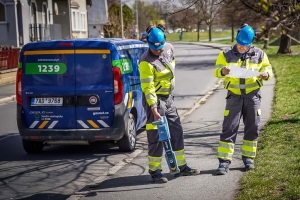

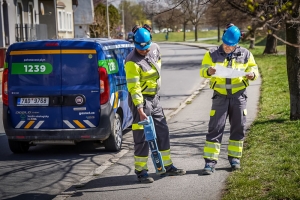

Samotné vytyčení vypadá tak, že náš technik přímo na stavbě s pomocí detektoru vyznačí polohu plynovodu nebo plynovodní přípojky. Jejich trasu pak označí reflexní barvou přímo na zem, aby stavebníci věděli, kde je nezbytné kopat s maximální opatrností.
Vytyčením to však nekončí. Jakmile stavební práce skončí, je třeba plynaře znovu pozvat ke kontrole stanovených podmínek a prověření, zda nedošlo při pracích k poškození plynovodu. Pokud jsou stavebníci během svých prací nuceni plynové potrubí obnažit, jeho následné zasypání se rovněž řídí přesným technologickým postupem, který je nutné dodržet.
Říkal jste, že povinnost získání souhlasu distributora je daná zákonem. Co hrozí těm, kteří se i přesto rozhodnou provést výkop naslepo?
Pokud není před výkopem provedeno vytyčení, neriskuje se tím jen zdraví pracovníků. Jakékoliv narušení s sebou nese náklady za uniklý plyn a opravu potrubí včetně práce plynařů, které po viníkovi samozřejmě vymáháme. Vážné případy navíc předáváme na Energetický regulační úřad, který může viníkovi udělit pokutu, jejíž výše se určuje podle závažnosti havárie.
Co by měli lidé dělat, pokud k úniku přeci jen dojde?
Pokud už k narušení plynovodu nebo plynovodní přípojky dojde, ale i v případě, že lidé pouze cítí typický zápach plynu, je nutné okamžitě volat na nonstop plynárenskou pohotovost na telefonním čísle 1239, případně přivolat hasiče.

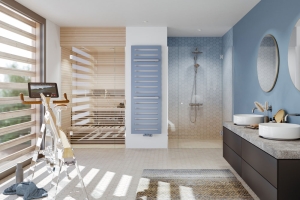

Klíčem k dlouhé životnosti radiátoru je kvalitní povrch, i to, co se skrývá pod ním. V tom tkví i tajemství úspěchu jedničky na evropském trhu radiátorů – švýcarské značky Zehnder. Renomé jejích výrobků je založeno nejen na skvělém designu, ale zejména na špičkových materiálech a technologiích a také garanci dlouhodobosti. Vyšší počáteční náklady jsou bohatě kompenzovány bezvadným vzhledem, bezúdržbovým provozem, uživatelským komfortem i výkonem otopných těles.
Dnešní doba výrazně orientovaná na opakovanou spotřebu příliš nepřeje trvanlivým, vysoce kvalitním výrobkům a řešením. Dvojnásob to platí při výběru radiátorů. Spotřebitelé mají sklony vybírat levná, na první pohled atraktivní tělesa, která vyhovují tvarem, barvou a deklarovaným výkonem, aniž by si uvědomovali, že výběr radiátoru je záležitostí na celý život. Levná tělesa pak musí i několikrát měnit, opravovat, často jsou překvapeni nízkým výkonem, nestálostí barev, nevalnou kvalitou povrchu, a v konečném součtu i několikanásobnými náklady. Prodejcům a montážním firmám stoupají náklady na reklamace, zákazníci se obrací ke konkurenci, a firmy neprávem přichází o renomé. Tomu se lze vyvarovat výběrem osvědčené značky, která dokáže nabídnout kvalitu nejen na pohled.
Tajemství dlouhé životnosti se skrývá pod vrchním lakem
Přestože značka Zehnder nabízí lakované radiátory ve všech cenových kategoriích, všechny, ať už bytové, anebo koupelnové, jsou opatřeny dvouvrstvým lakováním. Radiátor je po svaření a zkoušce těsnosti nejprve důkladně odmaštěn, a poté podroben chemické úpravě povrchu oceli fosfátováním zvyšujícím odolnost proti korozi a zlepšujícím odolnost laku. Po dalším odmaštění následuje anaforetické nebo kataforetické nanášení základní vrstvy laku s vysokou antikorozní ochranou. Poté se radiátor suší a základní lak tvrdne. Druhá vrstva – vrchní práškový lak – se nanáší elektrostaticky, a lak se vypaluje na požadovanou tvrdost. Výsledkem je dokonale hladký povrch, vyšší odolnost proti mechanickému poškození, podstatně vyšší odolnost vůči korozi. Snazší je i čištění, protože na dokonale hladký povrch nepřilne prach. Stačí občasné vyčištění speciálním lanolinovým kartáčem Zehnder z pravé ovčí vlny.
Riziko poškození povrchu existuje vždy, lze jej ale minimalizovat
Ani sebekvalitnější povrch ovšem není nezničitelný. Riziko představuje samotná manipulace s radiátorem při instalaci, používání agresivních čisticích prostředků, anebo neopatrné nakládání ostrými předměty v jeho blízkosti. Upadne-li na radiátor ostrý těžký předmět, neobejde se to bez šrámu. Pokud je ale radiátor kvalitní, projeví se ochranná funkce spodní tvrzené vrstvy. „Tradičně největší výzvou je vlhkost. Opakované zavěšování vlhkých ručníků nejlépe ověří kvalitu povrchu radiátoru,“ říká k rizikům poškození radiátoru Ing. Miroslav Váša, produktový manažer Zehnder pro oblast designových radiátorů, a dodává: „Kvalita antikorozní vrstvy a přidání druhé vrstvy laku minimalizuje pravděpodobnost, že se vlhkost z prostředí koupelny dostane až na ocel, z níž jsou radiátory vyrobeny. Protože ne každý si může dovolit investovat do radiátorů z nerezové oceli, kde problém koroze odpadá, snažíme se docílit podobné odolnosti i u běžné oceli. Tím se radiátory Zehnder liší od běžné konkurence.“ Prvotřídní dvouvrstvé lakování je ale důležité i u bytových radiátorů, které jsou sice méně ohroženy korozí díky nižší vlhkosti, ale naopak jsou více vystaveny možnosti mechanického poškození.
Pozor na zavzdušněné radiátory
Zároveň ale odborník z firmy Zehnder upozorňuje na to, že i ten nejlepší radiátor potřebuje základní péči: „O stav otopné soustavy je třeba se starat. Zavzdušnění radiátoru nejenže výrazně snižuje jeho topný výkon, ale navíc urychluje narušení jeho povrchu. Lak je vždy mírně porézní, a pokud se horní část zavzdušněného radiátoru neprohřívá, při opakovaném zavěšování mokrých ručníků povrch trpí dlouhodobým vystavením vlhkosti. Ta může postupem času proniknout až na samotnou ocel a spustit korozi.“ Druhá vrstva laku ale i v takovém případě tento proces výrazně zpomaluje, a prodlužuje tak životnost radiátoru.
Neviditelné sváry nejsou jen designovou finesou
Výjimečnost radiátorů Zehnder ale nezačíná lakováním. Designové radiátory Zehnder jsou vyráběny z vysoce přesných ocelových trubek, které jsou vzájemně spojeny svařováním bez viditelných svárů. Toho značka dosahuje díky inovativní technologii laserového a hybridního svařování, které zajišťuje dokonalou těsnost spojů a umožňuje pak zmiňovanou dokonalou povrchovou úpravu dodávající radiátorům Zehnder perfektní vzhled.
Ochranu ocelových radiátorů proti korozi lze posílit také zinkováním, které si u některých řad radiátorů Zehnder, například Zehnder Charleston nebo Zehnder Excelsior, lze objednat za příplatek. Ocel se před nanášením dvojího laku pokryje vrstvou zinku, která ještě zvýší odolnost radiátoru. Zinkování ale není levnou záležitostí, a tak se značka Zehnder snaží kompenzovat handicap „obyčejné“ oceli svými technologickými inovacemi.
Čtyřvrstvé chromování je záruka
Díky své univerzálnosti a příznivé ceně jsou zejména v koupelnách stále populární i chromované radiátory. Při jejich výběru je ale na místě zvláštní obezřetnost. „Není chromování jako chromování,“ komentuje Miroslav Váša potřebu dobře zvážit levná řešení. Výhodou chromovaných radiátorů Zehnder je vysoce jakostní chromování zahrnující galvanické nanášení čtyř kovových vrstev. „Na dokonale mechanicky očištěný a odmaštěný radiátor postupně nanášíme dvě vrstvy mědi a po jedné vrstvě niklu a chromu. První dvě měděné vrstvy chrání radiátor před korozí a vyhlazují nerovnosti, nikl dodává chromu typický „stříbrný vzhled“ a dále zvyšuje odolnost proti korozi a hladkost povrchu. Poslední chromová vrstva dává radiátoru výsledný vzhled, je garantem lesku a tvrdosti povrchu. Proces galvanizace je završen závěrečným leštěním,“ popisuje proces chromování odborník. Výhodou dodatečné vrstvy mědi, která není standardem u běžných radiátorů, je hladkost a tvrdost povrchu, vyšší odolnost proti oděru a korozi, vysoký lesk a dlouhá životnost. Zehnder používá toto vysoce jakostní chromování vždy: od základních modelů jako Zehnder Aura až po ty nejdražší, například Zehnder Yucca. Při výběru tak nelze sáhnout vedle, ať už pracujete s jakýmkoli rozpočtem.
Více na www.zehnder.cz.
Galerie:
Chystáte se stavět? Přijďte s námi zdarma zkonzultovat vaši plánovanou investici. V rámci úvodní schůzky s Vámi prodiskutujeme zásadní aspekty zadání vašeho projektu. Odhadneme finanční náročnost záměru a jeho proveditelnost vzhledem k plánovanému rozpočtu. Seznámíme Vás s časovou náročností obdobných projektů a popíšeme Vám celý projekční postup od návrhu stavby přes její schválení až po úspěšnou realizaci.
Po první schůzce Vám vypracujeme cenovou nabídku na projekční činnost, hrubou finanční analýzu záměru a předběžný harmonogram úkonů potřebných k úspěšné realizaci Vaší vize.
Nejdůležitější je pro nás najít co nejefektivnější řešení při respektu všech omezení a pomocí kreativity a diplomacie dovést Váš záměr až k úspěšné realizaci.
Architektura obnovy a přístavby Červeného kostela
Původní luteránský Červený kostel v Olomouci byl od roku 1959 uzavřen veřejnosti a byl využíván jako depozit knih Vědecké knihovny Olomouc. Olomoucký kraj jako vlastník této památkově chráněné stavby se rozhodl vybudovat pro uskladnění knižního fondu nový objekt s tím, že kostel může následně sloužit ke kulturním účelům pro potřeby Vědecké knihovny, která budovu užívá. Kostel má nově plnit funkci komorního koncertního nebo divadelního sálu, má být prostorem pro veřejná čtení, přednášky, výstavy, atp. Jednou z funkcí definovanou v zadání je i informační centrum kraje a Vědecké knihovny.
Úkolem návrhu bylo skloubit rekonstrukci původní stavby s novou kulturně-společenskou funkcí. Objekt kostela se nacházel ve velmi špatném stavu. Bylo nutné zpevnit jeho základy, provést sanaci vlhkého a zasoleného zdiva, opravit poničené omítky a štuky nebo vyčistit a doplnit fasádní obklad. Kompletně se prováděly nové podlahy a veškerá souvrství pod nimi až na úroveň terénu. Jedním z největších zásahů byla oprava střechy. Krov byl díky zatékání rozsáhle poškozen a hrozil zřícením, proto došlo k jeho výměně s maximální snahou o navrácení původních, nepoškozených prvků. Novodobá krytina z falcovaných plechů byla nahrazena čtvercovými měděnými šablonami ve formátu původní krytiny. Na místa původních dekorativních prvků střechy, jež se nezachovaly, byly doplněny soudobé artefakty z dílny olomouckého sochaře Jana Dostála.
Nové využití kostela však vyžadovalo i nutné provozní zázemí, což nebylo možné řešit v původních prostorách stavby. Abychom se vyhnuli nevhodným zásahům do objektu kostela, rozhodli jsme se pro jeho doplnění o novou hmotu, která by na sebe vzala břemeno provozního a sociálního zázemí. Ta je umístěna mezi hlavní lodí kostela a objektem ředitelství knihovny. Vytváří tak jejich spojnici i společný vstupní prostor s recepcí a kavárnou. Přístavba respektuje uliční čáru ulice Bezručovy a udržuje si dostatečný odstup od obou stávajících staveb.
Krystalická hmota nového objektu reaguje na neogotickou formu Červeného kostela. Rovněž půdorysná stopa nové části vychází z jeho půdorysného členění. Půdorys je výřezem části podlahy kostela a je vysunutý mimo původní platformu. Fasády i střecha objektu jsou provedeny z černého hliníkového sendvičového plechu.
Podstatnou změnou, kterou návrh přinesl, je také otevření významné části okolního prostoru kostela, který byl dříve oplocen. Odstraněním oplocení vytváříme veřejně přístupnou piazzettu, která je doplněna o mobiliář a také o novou kultivovanou zeleň.
Interiérový design
Atelier-r navrhl koncepci interiéru a přizval Denisa Strmiskova Studio k detailnějšímu návrhu interiérových prvků jako je osvětlení, nábytek typový i na míru. Společně se věnovali specifikaci všech materiálů a povrchů.
Nové moderní přístavbě dominuje recepce s menší kavárnou zhotovená z betonu v jemném růžovém odstínu, která navazuje na další betonové povrchy podlahy, nábytku, nebo stěn. Velké plochy betonu a skla dávají vyniknout dekoraci v podobě rozsáhlé stěny vyplněné starými knihami otočenými hřbety dozadu s večerním podsvícením, a výrazným závěsným svítidlům z barevného skla Lambert&Fils, které dominují prostoru před ní. Elegantní a minimalistické barevné skleněné objekty se vznášejí na robustních nylonových lanech nad hlavami návštěvníků, a při správném úhlu odrážejí obrazy přilehlé ulice, nebo budovy starého kostela. Společně tak objímají a definují celý interiér.
Při sezení na precizních dřevěných židlích Zeitraum z masívního ořechu (které se objevují jak v kostele, tak v prostoru moderního foyer), plastových židlích Hay svižného designu bratrů Bouroulleců, nebo pohodných minimalistických křeslech, návštěvníci si mohou vychutnat meditativní atmosféru místa. Kavárenské stolky jsou navržené na míru, a přinášejí ve svém detailu i materiálu inspiraci z prvků kostela i do moderní přístavby.
Stojací lampy značky Kaia připomínající moderní pochodně, jsou umístěné kolem obou prostor a umocňují příjemnou atmosféru kostela.
Interiér vznikl ve spolupráci s grafickým Studiem KOSATKO, který navrhl novou grafickou identitu, orientační systém i nové logo Vědecké knihovny Olomouc.
Fotografie: BoysPlayNice, Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript., www.boysplaynice.com
Galerie:
Nákresy:
Náš tým v čele s architektem Miroslavem Pospíšilem se zabývá zejména moderní architekturou a urbanismem. Pracujeme na úpravách stávajících objektů i na návrzích nových budov. Stavby navrhujeme od ideové architektonické studie přes všechny fáze projektové dokumentace, a to včetně projektu interiérového vybavení. Při realizaci našich staveb provádíme také autorský dozor, kterým se snažíme zajistit zejména to, aby byl výsledek ve shodě s původním návrhem. Naším cílem je zvelebovat prostředí, ve kterém žijeme, a to nejen v Olomouci, ale také v jiných lokalitách. Chceme, aby stavby, které potkáváte ve svém městě, byly kvalitní a zvedaly úroveň okolí, ve kterém jsou umístěny. Zároveň se snažíme, aby byly příjemné a funkční zejména pro své uživatele…
Realizace našeho ateliéru obdržely Českou cenu za architekturu 2021, cenu Interier roku 2021, cenu Stavba roku 2021 a dezeen award v kategorii Rebirth Project of the year 2021 za rekonstrukci paláce hradu Helfštýna, hlavní cenu v kategorii novostavba v soutěži Grand Prix architektů 2018 za stavbu Vista Optik a čestné uznání soutěže Grand Prix architektů v roce 2013 za dostavbu Slovanského gymnázia. Naše stavby jsou často oceňovány také v rámci soutěže Stavba roku Olomouckého kraje.

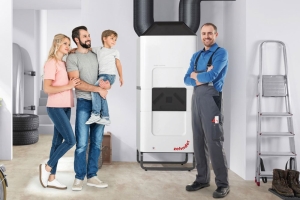

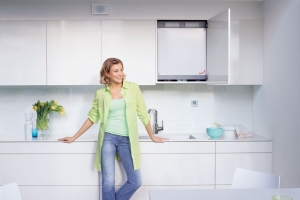

Řízené větrání s rekuperací tepla už dávno není nadstandard, ale nezbytná součást každého projektu novostavby nebo rekonstrukce se zateplením, na které se nevyplatí šetřit. Je to investice s jasnou návratností ve formě zdraví, pohodlí, celoročně optimálního interiérového klima, ušetřených nákladů za energie, ale i zvýšení hodnoty nemovitosti. Komplexní systémy komfortního větrání švýcarského výrobce Zehnder jsou koncipované tak, aby vyhověly jakékoli stavební situaci.
Proč řízené větrání při rekonstrukci neopomenout
Rekonstrukce domu či bytu je poměrné nákladná záležitost, a z důvodu rostoucích cen i stoupajících úroků hypoték mají investoři tendenci šetřit. Snadno se ale může stát, že se nesprávným rozhodnutím do budoucna připraví nejen o více peněz, ale také o drahocenný čas. To platí zejména pro investice, které je třeba zahrnout do projektu rekonstrukce už od počátku, typicky právě pro řízené větrání. „Majitelé domů a bytů se domnívají, že je možné řízené větrání oželet a větrat okny. To ale dávno neplatí, protože doby, kdy dům větral díky netěsnostem konstrukce a použitým materiálům, jsou nenávratně pryč,“ říká Ing. Roman Šubrt, odborník na komfortní větrání švýcarského výrobce Zehnder, a dodává: „Zvyšující se požadavky na těsnost budov činí domy a byty schránkou, v níž se uzavírá vydýchaný vzduch s vysokým podílem CO2, vlhkost, plísně a mikroorganismy, které mohou mít fatální vliv nejen na obyvatele, ale na nemovitost jako takovou.“ Utěsněný dům je nezbytné mnohem více a účinněji větrat, a to celoročně. Proto by s výměnou oken a zateplením stavby měla jít ruku v ruce také instalace řízeného větrání s rekuperací tepla. Tím se navíc zajistí snížení tepelných ztrát nejen prostupem, ale také větráním.
Komplexnost a variabilita řešení Zehnder
Při výběru vhodného systému větrání je třeba nejprve zvážit prostorové možnosti rekonstrukce a určit potřebný výkon budoucích jednotek, který by měl počítat nejen s velikostí prostoru, ale i počtem osob a režimem chodu domácnosti. Důležité je zohlednit také lokalitu bytu nebo domu a celoroční povětrnostní podmínky. Ve vyšších patrech a při nestabilních povětrnostních podmínkách totiž výrazně klesá výkonnost rekuperace, takže je potřeba volit vždy větrací jednotky se souběžným provozem.
Komplexní systémy řízeného větrání Zehnder nabízí řešení na míru pro každou rekonstrukci. „S uceleným systémem Zehnder, který sestává z větracích jednotek, hygienických rozvodů, tlumičů hluku, rozdělovačů a prvků pro přívod a odvod vzduchu, kvalitních filtrů i designových ventilů, lze jednoduše zvládnout každou stavební situaci“, chválí Ing. Šubrt praktičnost systému Zehnder pro potřeby rekonstrukcí.
Promyšlené komponenty na sebe navazují, dokonale těsní, jsou vzájemně sladěné a usnadňují instalaci i následnou údržbu. Obrovskou výhodou větrání Zehnder při využití v rekonstrukcích je pak variabilita jeho systémů. „Zehnder nabízí nejrůznější centrální větrací jednotky včetně kompaktních jednotek s možností umístění v prostorách kuchyňské linky nebo koupelnové niky Zehnder ComfoAir 180, ale například i revoluční novinku – plochou větrací jednotku Zehnder ComfoAir Flex, kterou lze umístit i do stropního podhledu. Velmi praktické jsou pak decentrální jednotky ComfoSpot 50 a ComfoAir 70 včetně okenního modulu pro umístění ventilace v ostění oken,“ vypočítává možnosti komfortního větrání Zehnder pro rekonstrukce odborník. I na minimálním prostoru tak lze docílit komfortu a vysoké účinnosti větrání.
Výkonná a úsporná rekuperace tepla i vlhkosti
Výhodné je určitě upřednostnit větrání s rekuperací tepla a tedy volit rekuperační jednotky. Zpětné získávání tepla totiž zvyšuje účinnost systému a výrazně šetří náklady na energie. Všechny větrací jednotky Zehnder ComfoAir Q jsou standardně vybaveny technologií pro rekuperaci tepla a mají instalovaný automatický modulační bypass, který optimálně temperuje vzduch, a tak zabraňuje přehřívání vzduchu v letních měsících. Díky účinnosti rekuperace tepla až 95 % přináší až 50% úsporu za energie. Patentované křížové protiproudé výměníky tepla předávají čerstvému přívodnímu vzduchu tepelnou energii obsaženou ve spotřebovaném odváděném vzduchu.
Pomocí entalpického výměníku, který je volitelným, avšak doporučovaným příslušenstvím, se pak také rekuperuje až 65 % vlhkosti v odváděném vzduchu, kdy vodní pára difunduje otevřenou membránou. Tím je zabráněno vysoušení vzduchu zvláště v zimním období.
Jednoduchá instalace, skvělé akustické i hygienické parametry
Rozvody vzduchu lze vést ve stropě, stěně, podlaze, pomocí kulatých či plochých trubek nebo také kombinovaně. Optimalizovaný systém rozvádí čerstvý vzduch do všech místností a zároveň odvádí ten vydýchaný. Instalace je jednoduchá a flexibilní, provoz je velmi tichý – všechna řešení komfortního větrání Zehnder dosahují velmi nízké hladiny hluku. Zároveň jsou neporazitelná v otázkách hygieny: „Čistitelný akustický tlumič Zehnder ComfoWell a kryt vývodu vzduchu, který se dodává kompletně uzavřený, zajišťují čistou instalaci. Filtrační prvky nad vývody vzduchu brání šíření prachu,“ zdůrazňuje odborník bezpečnostní a zdravotní aspekty řešení Zehnder, a své ujištění stvrzuje: „Naše větrací trubky s hladkým vnitřním povrchem získaly od renomovaného Hygienického institutu v Porýní potvrzení o snadné údržbě a odstraňování nečistot. Jejich hygienické kvality byly potvrzeny také institutem Kunststoffzentrum SKZ.“
Investice, která se vyplatí
Přestože se vstupní náklady mohou zdát vysoké, profesionálně řešený systém řízeného větrání je návratná investice. Dlouhodobě spoří až 50 % nákladů na energie, a navíc pomáhá uchovávat samotnou budovu ve skvělé kondici. Tím šetří náklady na opakované rekonstrukce. Díky rekuperačnímu větrání s následnou úpravou vzduchu lze navíc snadno získat vyšší třídu energetické náročnosti budovy, čímž se mimo jiné usnadní cesta ke stavebnímu povolení a zhodnotí nemovitost jako taková. Instalace systému řízeného větrání, který chrání zdivo před vlhkostí a plísněmi, přispívá k dlouhodobosti konstrukce stavby.
Výrobce Zehnder zpracuje každé rekonstrukci řešení na míru, doporučí a sestaví nejvhodnější systém a dimenzuje vše od správného výkonu větrací jednotky až po ideální rozvody vzduchu. Zvolené řešení navíc zákazníka do budoucna neomezuje – Zehnder své produkty neustále rozvíjí a přichází s dalšími patenty a designovými inovacemi.
Více informací na www.zehnder.cz.
Asymetrie u běžného interiérového zařízení je v dnešní době fandící minimalistickému designu příjemným oživením prostoru. Pokud navíc plní i praktickou funkci, může se stát skutečným benefitem. Dvojnásob to platí u koupelnových radiátorů. Jejich umístění v interiéru už dávno není pouze záležitostí praktického užitku. Důležitá je dynamika vzhledu i výkonu, které může asymetrický radiátor prostoru dodat, pokud je design skutečně dobrý. Příkladem designu, jenž snoubí praktické i estetické výhody asymetrie, jsou bestsellery z nabídky švýcarské značky Zehnder, které stojí za to si představit blíže.
Zehnder Kazeane: Designový solitér

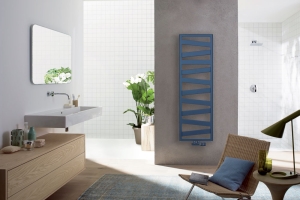

Unikátní šikmými, asymetricky rozmístěnými plochými trubkami – takový je model Zehnder Kazeane. Tento radiátor, který se pro svůj inovativní design stal vítězem prestižní mezinárodní soutěže Red Dot Award 2019, navrhlo světoznámé designérské studio King & Miranda. „Ploché trubky koupelnového radiátoru Zehnder Kazeane, které jsou umístěné šikmo ve dvou úrovních, mají nejen designový účel. Svou plochou vyzařují velký podíl příjemného sálavého tepla, a otvory mezi nimi umožňují pohodlné zavěšení i více ručníků,“ jmenuje praktické přednosti asymetrického řešení modelu Zehnder Kazeane Ing. Miroslav Váša, produktový manažer pro oblast radiátorů švýcarského výrobce Zehnder. K jeho výrobě pak dodává: „Aby byla zajištěna designová čistota a prakticky neviditelné sváry, využívá se pro výrobu radiátoru Zehnder Kazeane moderní technologie hybridního svařování, která kombinuje svařování laserovým paprskem a klasickou technologii svařování. Tato technologie zvyšuje kvalitu, čistotu a zejména životnost svárů a tím i celého radiátoru.“
Asymetrický radiátor Zehnder Kazeane, dostupný ve dvou šířkách 500 a 600 mm a různých výškách, je vhodný pro teplovodní, kombinované i čistě elektrické vytápění. Pro teplovodní variantu se využívá středové a vnější připojení, u varianty kombinované se středové připojení s roztečí 50 mm doplní elektrickou tyčí v pravé nebo levé části radiátoru. Varianta pro čistě elektrický provoz je dodávána s dálkovým ovladačem, který umožňuje plnou regulaci radiátoru, včetně časovače či možnosti nastavení týdenního programu.
Zehnder Yucca Asym: Nesouměrnost jako přednost
Radiátor Zehnder Yucca Asym je pro svou působivou asymetrickou konstrukci již více než 25 let jedním z nejprodávanějších koupelnových těles Zehnder. Asymetrické uspořádání decentních topných trubek s kulatým zakončením umožňuje praktické zavěšení ručníků a osušek pohodlným nasunutím ze strany – tuto snadnou manipulaci hravě zvládnou i malé děti. Skupiny tří vodorovných trubek o průměru 22 mm jsou umístěné asymetricky nalevo, nebo napravo od svislých sběrných trubek průměru 30 mm, k nimž jsou navařované metodou křížového svařování. U tenkých trubek přitom bylo třeba zabezpečit dostatečný průtok. Jak vysvětluje Ing. Váša: „Vodorovné trubky radiátoru Zehnder Yucca Asym jsou uvnitř předělené kovovou přepážkou, aby byl zajištěn bezchybný průtok topného média. Tím je zaručeno rovnoměrné prohřátí v celé jeho ploše.“ Při požadavku na vyšší tepelný výkon jsou vodorovné trubky ve dvouřadém provedení.
Radiátor je dostupný ve třech šířkách a třech výškách a všech variantách provozu – teplovodní, kombinované i čistě elektrické. Kromě asymetrické konstrukce je radiátor Zehnder Yucca Asym oblíbený také pro možnost instalace do prostoru – tedy kolmo na stěnu. „Umístění radiátoru například mezi umyvadlo a vanu zajistí optický předěl místnosti, ale praktické je také z pohledu okamžitého přístupu k osuškám a ručníkům z obou stran,“ jmenuje výhody řešení radiátoru do prostoru odborník ze společnosti Zehnder.
Zehnder Forma Asym: Harmonická asymetrie
I přes asymetricky uspořádané skupiny vodorovných trubek kotvených na svislých sběrných kolektorech navozuje radiátor Zehnder Forma Asym dojem uspořádané harmonie. „Jednotlivé trubky jsou nasazeny asymetricky vpravo, nebo vlevo podle požadavku klienta. Tím přispívají k optimálnímu využití prostoru koupelny,“ popisuje odborník ze společnosti Zehnder, a pokračuje: „Díky většímu odsazení od stěny je toto řešení velmi praktické a vyhledávané. Praktičnost se projevuje zejména při sušení objemnějších ručníků. Ke komfortnímu sušení přispívá právě asymetrie radiátoru, díky níž je možné nasouvat ručníky ze strany, a to v jakékoli výšce. Mezi jednotlivými skupinami vodorovných trubek je navíc větší mezera.“ Ocelové trubky jsou stejně jako u radiátoru Zehnder Yucca Asym svařené metodou křížového svařování bez viditelných svárů.
Designovou čistotu radiátoru Zehnder Forma Asym dostupného ve variantách pro všechny způsoby vytápění podtrhne v případě elektrického provozu skrytá topná tyč, která jinak bývá standardem téměř výhradně u vyšších řad. Pro teplovodní vytápění se nabízí v provedení s vnějším, nebo volitelně i se středovým připojením s roztečí 50 mm.
Zehnder Roda Spa Asym: Asymetrie pro každý prostor
Z asymetricky řešených radiátorů nelze opomenout také Zehnder Roda Spa Asym. Nepravidelně rozložené ploché trubky dávají vyniknout vysoce modernímu vzhledu tohoto otopného tělesa. „Vodorovné ploché trubky radiátoru Zehnder Roda Spa Asym atypických rozměrů 70 × 11 mm jsou dokonale spojené se svislými kulatými kolektory o průměru 38 mm. Asymetrické rozložení trubek zajišťuje pohodlné zavěšení ručníků v jakékoli výšce radiátoru. Radiátor je dostupný v levém i pravém provedení,“ specifikuje Ing. Miroslav Váša ze společnosti Zehnder.
Radiátory Zehnder Roda jsou vhodné nejen do koupelen, ale i do obytných prostor – jsou ideální například pro vstupní haly nebo do kuchyní. Nepotřebují téměř žádný prostor, naopak dokážou přispět k vytvoření dojmu nového prostoru díky možnosti umístnění kolmo na stěnu – předělí místnost, vytvoří zajímavé zákoutí, umožní sálání tepla z obou stran. Radiátor nabízí teplovodní, kombinovaný i elektrický způsob vytápění. Díky rozměrné ploše plochých trubek vyzařuje radiátor Roda Spa Asym velké množství příjemného sálavého tepla s rychlým náběhem hřejivého efektu.
Dokonalost v detailu
Zehnder nabízí připojovací armatury a topné tyče kromě tradičního bílého, chromovaného a nerezového provedení rovněž ve všech barvách, ve kterých je možné vybírat samotné radiátory, přičemž standardní dodací lhůta se u všech barev pohybuje v rozmezí 2-3 týdnů. Asymetrické radiátory Zehnder Kazeane, Zehnder Yucca Asym, Zehnder Forma Asym i Zehnder Roda Spa Asym jsou dostupné ve všech 50 základních barvách s dvouvrstvým lakováním, na zakázku je možné vyrobit radiátory prakticky v jakékoli barvě. První dva jmenované modely nabízí i vysoce jakostní chromovaný povrch, a navíc jsou součástí nabídky radiátorů v Akci Colours Free, ve které je šest nejprodávanějších barev k dispozici za cenu základní bílé RAL 9016: Black Matt, Anthracite, Light Beige, Beige Quartz, Light Grey a Cement Grey.
S výběrem asymetrického radiátoru i jeho technických parametrů pomůže intuitivní online konfigurátor, ve kterém stačí vybrat způsob vytápění, velikost, potřebný tepelný výkon podle účelu použití, a dále už zvolit samotný design a barvu radiátoru i jeho příslušenství. V případě pochybností o možnostech rozpočtu je konfigurátor skvělým vodítkem také pro okamžitou představu o ceně.
Více na www.zehnder.cz.

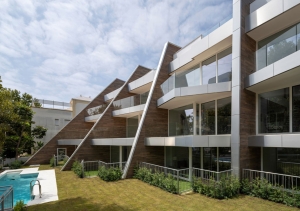

Stylová rezidence Las Golondrinas na španělském Costa del Sol poskytuje obyvatelům díky ustupujícímu uspořádání lodžií maximální soukromí a současně špičkové světelné podmínky po celý den. Stálou energetickou účinnost na míru vyrobených okenních křídel Nova-line od FINSTRAL zajišťují izolační skla s distančními rámečky pro teplou hranu SWISSPACER Ultimate.
Čtvrť La Carihuela ve španělském Torremolinos patří k vyhlášeným letním destinacím. Jen 50 metrů od plážové promenády vznikla podle návrhu architektonické kanceláře Eido působivá budova s unikátní fasádou kombinující hliník, sklo a keramiku. Na třech patrech vytvořili jedenáct individuálně navržených prázdninových apartmánů a podkrovní vestavbu. Podařilo se jim najít rovnovážný bod, kdy se interiéry velkoryse otevírají přirozenému světlu a výhledům na moře, ale přitom chrání obyvatele před prudkým středomořským sluncem a nežádoucími pohledy zvenčí.
Výmluvná architektura
Úkolem architektů bylo maximálně využít úzkou parcelu. Působivým způsobem otevřeli budovu směrem k jihovýchodu, kde je cesta a pláž: terasovité lodžie a velká okna nastavují tvář rannímu slunci. Mohutné přepážky oddělují vzájemně apartmány, a vytvářejí tak soukromí. Současně poskytují stín a chládek pro chvíle, kdy je slunce nejsilnější. Nepravidelné provedení prosklených balkónů dává tušit, že se za nimi skrývají individuálně řešené prázdninové apartmány s nezaměnitelnou atmosférou. Členitost přední strany budovy vyvažuje rovná zadní fasáda s velkými okny, která v průběhu celého dne přivádí světlo i možnost větrání průvanem.
Skleněné fasády vytvářejí rytmus
Uvnitř apartmánů mají obyvatelé dojem, jako by byli přímo u moře. Záměrem architektů bylo, aby vnitřní prostor splýval s vnějším, proto je celá jihovýchodní fasáda prosklená. Okna měří od podlahy ke stropu 2,65 m a díky prakticky bezrámovému řešení poskytují téměř nerušený výhled ven. Stejně rozmanité jako dispozice apartmánů jsou i okna, která má každý apartmán v Las Golondrinas jinak velká. Proto se hledalo řešení, které by naplnilo požadavky na tepelné a akustické vlastnosti i estetické požadavky architektů.
Tepelně i esteticky dokonalé
Architekti zvolili okenní křídlo Nova-line od společnosti FINSTRAL, které je zvenčí kryté, a tak se nedá poznat, zda je pevné, nebo otvíravé. Podstatnou výhodou krytého rámu u celostěnných pevných a otevíravých oken je, že skryté rámy křídel vypadají celkově užší, neboť měří na šířku jen asi 7 cm. Díky tomu jsou okna mnohem elegantnější a propouští do budovy podstatně víc světla. Izolační dvojsklo z barevně téměř neutrálního středomořského skla kombinuje účinnou ochranu proti slunci s vysokou propustností světla. A díky různě silným sklům splňuje i přísné požadavky na akustickou izolaci. Architekti sáhli po bílých plastových profilech se saténovou povrchovou úpravou, které perfektně odolávají slanému mořskému vzduchu a slibují minimální náklady na údržbu. Saténově bílý povrch oken Nova-line také ve světlých interiérech příjemně ladí s dřevěnými podlahami.
Energetická účinnost díky distančním rámečkům
Izolační skla byla zasazena do distančních rámečků SWISSPACER Ultimate. Ty mají na hranách izolačních skel velmi nízkou tepelnou vodivost (hodnota lambda), ale špičková hodnota psí zaručuje u oken a fasád adekvátně nízký součinitel prostupu tepla (hodnota U). Podle směrnic ift WA-17 1 a WA-08/3 je tak SWISSPACER Ultimate jedním z nejlepších distančních rámečků pro teplou hranu na světě. Rámečky pro teplou hranu jsou jak technicky, tak vizuálně přesvědčivé: vysoká stabilita dutého profilu zajišťuje stálou rovnoběžnost rámu, zatímco fólie poskytuje dlouholetou funkčnost a životnost. Tím, že prakticky nedochází ke kondenzaci, se snižuje nebezpečí vzniku plísní, což zvyšuje komfort bydlení. Distanční rámečky jsou dostupné v různých do šířky až 36 mm. Na výběr máte z palety 17 barev. Matné povrchy navíc dodávají distančním lištám elegantní a decentní vzhled.
Informace o stavbě:
Projekt: Prázdninové apartmány Las Golondrinas
Místo: Calle Salvador Allende, La Carihuela, Torremolinos, Španělsko
Investor: Comoli, Málaga, Španělsko
Architekt: Eido Arquitectura, Torremolinos, Španělsko
Okna: FINSTRAL FIN-Window Nova-line 77
Distanční rámečky: SWISSPACER Ultimate
Dokončení: 2021
Více informací na www.swisspacer.com
